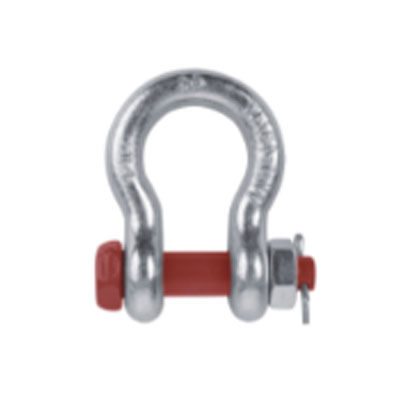

Amerikaanse TYPE Gesmeerde beugel met hoë treksterkte G2130

Kenmerk van die Amerikaanse tipe G2130US -tipe met hoë treksterkte, gesmeed boei
Materiaal 40cr
Gesmede staal
Ultimate loadï¼šW.L.L*4
Oppervlaktebehandeling ¼ Selfkleur, geplooide sink, gegalvaniseerd,
Driewaardige verchroomde sink, poederlaag

Stuur navraag

Produk Beskrywing

US TIPE Gesmeerde beugel met hoë treksterkte G2130 Kenmerk

Amerikaanse tipe
Materiaal 40cr
Gesmede staal
Ultimate loadï¼šW.L.L*4
Oppervlaktebehandeling ¼ Selfkleur, geplooide sink, gegalvaniseerd,
Driewaardige verchroomde sink, poederlaag

US TIPE Gesmeerde beugel met hoë treksterkte G2130 Spesifikasie

Nominale grootte	Werklading limiet (ton)	Afmetings (mm)									Gewig elk
Nominale grootte	Werklading limiet (ton)	A	B	C	D	E	F	G	H	I	Gewig elk
3/16	1/3	9.65	6.35	22.4	4.85	15.2	14.2	37.2	24.9	4.85	0.03
1/4	1/2	11.9	7.85	28.7	6.35	19.8	15.5	46.7	32.5	6.35	0.05
5/16	3/4	13.5	9.65	31	7.85	21.3	19.1	53	37.3	7.85	0.1
3/8	1	16.8	11.2	36.6	9.65	26.2	23.1	63	45.2	9.65	0.15
7/16	1-1/2	19.1	12.7	42.9	11.2	29.5	26.9	74	51.5	11.2	0.22
1/2	2	20.6	16	47.8	12.7	33.3	30.2	83.5	58.5	12.7	0.36
5/8	3-1/4	26.9	19.1	60.5	16	42.9	38.1	106	74.5	17.5	0.76
3/4	4-3/4	31.8	22.4	71.5	19.1	51	46	126	89	20.6	1.23
7/8	6-1/2	36.6	25.4	84	22.4	58	53	148	102	24.6	1.79
1	8-1/2	42.9	28.7	95.5	25.4	68.5	60.5	167	119	26.9	2.57
1-1/8	9-1/2	46	31.8	108	28.7	74	68.5	190	131	31.8	3.75
1-1/4	12	51.5	35.1	119	31.8	82.5	76	210	146	35.1	5.31
1-3/8	13-1/2	57	38.1	133	35.1	92	84	233	162	38.1	7.18
1-1/2	17	60.5	41.4	146	38.1	98.5	92	254	175	41.1	9.43
1-3/4	25	73	51	178	44.5	127	106	313	225	57	15.4
2	35	82.5	57	197	51	146	122	348	253	61	23.7
2-1/2	55	44.6	105	70	267	66.5	184	145	453	327	44.61
3	85	127	82.5	330	76	200	165	546	365	92	70
3-1/2	120	133	95.5	372	92	229	203	626	419	105	120
4	150	140	108	368	104	254	229	653	468	116	153
